В промышленной автоматизации, робототехнике и системах управления движением часто используются два типа приводов — линейные актуаторы (linear actuators) и поворотные актуаторы (rotary actuators). Несмотря на то что оба устройства предназначены для преобразования энергии в движение, принцип их работы и область применения существенно отличаются.
Что такое поворотный актуатор (Rotary Actuator)
Поворотный актуатор создает вращательное движение. Такое устройство поворачивает вал или механизм на определенный угол либо обеспечивает непрерывное вращение.
В простейшем виде обычный электродвигатель уже является rotary actuator. При подаче тока сервомотор начинает вращаться, а при прямом подключении нагрузки формируется система direct drive rotary actuator — привод прямого вращения.
Для повышения крутящего момента и снижения скорости вращения в конструкции поворотных актуаторов часто используются:
редукторы;
зубчатые передачи;
ременные передачи;
механические рычажные механизмы.
Если итоговым движением остается вращение, устройство продолжает относиться к категории rotary actuator.

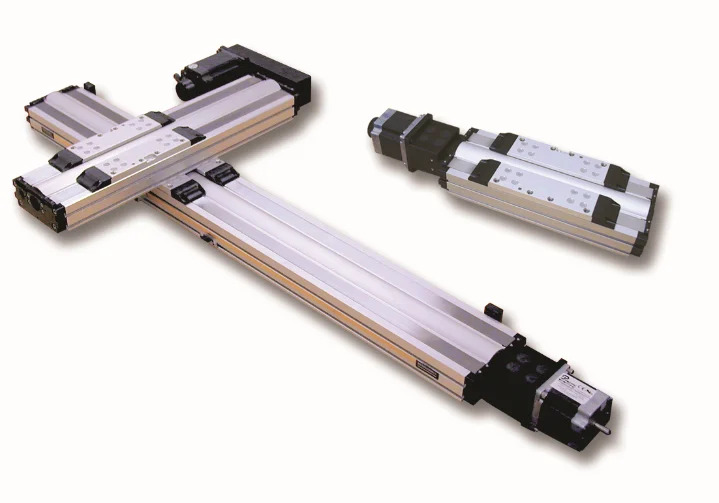

Что такое линейный актуатор (Linear Actuator)
Линейный актуатор создает прямолинейное движение — вперед и назад по одной оси.
Во многих случаях линейное движение формируется за счет преобразования вращения двигателя в поступательное перемещение. Для этого применяются специальные механизмы:
шарико-винтовые передачи (ball screw);
роликовые винтовые передачи;
зубчатая рейка и шестерня (rack and pinion);
ременные приводы;
шкивы и направляющие системы.
Такие системы широко используются:
в станках с ЧПУ;
роботизированных комплексах;
упаковочном оборудовании;
системах автоматизации;
конвейерах;
прецизионных производственных линиях.
Механизмы преобразования движения
Многие современные сервосистемы используют комбинацию rotary actuator и механизма преобразования движения.
Например:
ременные передачи преобразуют вращение сервомотора в линейное движение конвейера;
редукторы увеличивают крутящий момент;
шарико-винтовые передачи обеспечивают высокоточное линейное позиционирование;
rack and pinion системы используются для перемещения тяжелых нагрузок.
Каждый такой механизм преобразует энергию и изменяет характеристики движения системы.
Direct Drive и точность управления
При использовании промежуточных механических элементов между двигателем и нагрузкой возникает дополнительная механическая податливость (compliance). Это может снижать скорость отклика системы и ограничивать ее динамические характеристики.
Именно поэтому direct drive решения — как прямые поворотные приводы, так и линейные двигатели — позволяют получить:
более высокую точность;
максимальную скорость отклика;
высокую пропускную способность системы (high bandwidth);
улучшенную динамику движения.
Чем ближе привод расположен непосредственно к нагрузке, тем выше эффективность и точность всей системы управления движением.
Где применяются линейные и поворотные актуаторы
Современные linear actuator и rotary actuator решения применяются в:
промышленной автоматизации;
робототехнике;
станкостроении;
медицинском оборудовании;
упаковочных линиях;
системах перемещения и позиционирования;
высокоточных сервоприводах.
Правильный выбор типа актуатора напрямую влияет на производительность оборудования, точность позиционирования и надежность технологического процесса.
