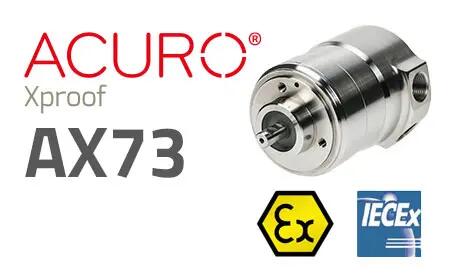

Hengstler ACURO® AX73 — абсолютный энкодер для взрывоопасных зон
Компания Hengstler расширила линейку абсолютных поворотных энкодеров ACURO® Xproof моделью AX73. Новый оптический энкодер предназначен для оборудования, в котором требуются высокая точность измерения положения, надёжность и защита от потенциально взрывоопасной атмосферы.
Hengstler ACURO® AX73 имеет сертификацию ATEX и IECEx для соответствующих газо- и пылевзрывоопасных условий. Модель дополняет ассортимент взрывозащищённых абсолютных энкодеров Hengstler, предлагая инженерам дополнительный вариант для проектирования промышленного оборудования.
ATEX и IECEx — взрывозащищённый энкодер Hengstler
При выборе энкодеров для оборудования, работающего во взрывоопасных зонах, первостепенное значение имеет соответствие требованиям взрывозащиты.
Hengstler AX73 разработан для применения в соответствующих промышленных установках нефтегазовой отрасли, нефтехимии и других производственных секторах. Энкодер также может использоваться в оборудовании для лакокрасочных производств, зернопереработки и розлива продукции — при условии соответствия конкретного исполнения требованиям установленной зоны.
При выборе модели необходимо проверять маркировку взрывозащиты, категорию оборудования и условия эксплуатации по документации производителя.
Разрешение 22 бит и точность измерения положения
Одно из ключевых преимуществ Hengstler ACURO® AX73 — оптическая система считывания с разрешением 22 бит. Высокое разрешение позволяет точно определять угловое положение вала и использовать энкодер в системах, где требуется плавное регулирование скорости и точное управление движением.
Абсолютный энкодер передаёт значение положения в соответствии со своей конфигурацией и интерфейсом, что делает его востребованным компонентом промышленных приводов, подъёмных механизмов и автоматизированных установок.
Прочный корпус IP67 для тяжёлых условий эксплуатации
Несмотря на высокую точность измерения, Hengstler AX73 рассчитан на работу в сложных промышленных условиях. Корпус из нержавеющей стали имеет степень защиты IP67.
Конструкция энкодера обладает устойчивостью к ударам, вибрациям и воздействию внешних магнитных полей. Допустимый диапазон температуры окружающей среды для соответствующего взрывозащищённого исполнения составляет от −40 до +70 °C.
Эти характеристики расширяют возможности применения энкодера в оборудовании, работающем на промышленных объектах с повышенными требованиями к надёжности.
Удобный монтаж и сокращение времени обслуживания
В Hengstler ACURO® AX73 предусмотрена специальная система подключения, позволяющая выполнять прокладку кабеля и окончательную установку энкодера на разных этапах монтажа.
Это особенно полезно для крупного оборудования и удалённых промышленных установок, где используются длинные и тяжёлые кабели. Предварительная прокладка кабеля упрощает монтаж, а при замене энкодера позволяет отключить соединение и подключить новое устройство без повторения всей процедуры прокладки кабеля.
Конструкция также предусматривает крепление соединительного колпака всего двумя винтами. Специальные запатентованные винты разработаны с учётом защиты от пыли, воды и коррозии, что облегчает обслуживание оборудования.
Компактный абсолютный энкодер Hengstler AX73
Диаметр корпуса Hengstler ACURO® AX73 составляет 76 мм. Несмотря на расширенные функциональные возможности, энкодер имеет компактные размеры по сравнению со многими сопоставимыми решениями.
Это позволяет инженерам учитывать требования к монтажному пространству при проектировании приводных систем, подъёмного оборудования и промышленных механизмов.
Интерфейсы SSI, BiSS и PROFIBUS
Hengstler ACURO® AX73 доступен с различными интерфейсами передачи данных, что упрощает интеграцию в системы автоматизации и управления движением.
Поддерживаемые интерфейсы:
SSI — последовательный интерфейс передачи абсолютного положения.
BiSS-B — цифровой интерфейс обмена данными с датчиками.
BiSS-C — последовательный интерфейс для высокопроизводительных систем измерения.
PROFIBUS — промышленная полевая шина для интеграции оборудования в системы автоматизации.
Выбор конкретного интерфейса зависит от архитектуры системы управления и требований оборудования.
Линейка Hengstler ACURO® Xproof
Модель AX73 дополняет семейство абсолютных энкодеров Hengstler ACURO® Xproof. В линейку также входят абсолютные энкодеры AX65, AX70 и AX71, а также инкрементальные модели RX70 и RX71.
При этом AX73 и AX65 оснащаются специальной системой монтажа и подключения, тогда как RX70 и RX71 имеют интегрированный кабель. Конкретную модель следует выбирать с учётом требуемого типа измерения, интерфейса, механического исполнения и условий взрывозащиты.
Где применяются абсолютные энкодеры Hengstler AX73
Абсолютный энкодер Hengstler AX73 предназначен для промышленного оборудования, где одновременно необходимы точное измерение положения и соответствующее требованиям исполнение для взрывоопасной среды.
Основные направления применения:
Подъёмные механизмы, лебёдки и краны.
Буровое и другое оборудование нефтегазовой отрасли.
Нефтехимические и химические производства.
Лакокрасочные установки.
Зерноперерабатывающее оборудование.
Промышленные системы управления движением и скоростью.
Поставка абсолютных энкодеров Hengstler
Компания СнабЭкспрессЦентр осуществляет поставку промышленного оборудования и комплектующих Hengstler, включая абсолютные и инкрементальные энкодеры для систем промышленной автоматизации и управления движением.
Для проверки возможности поставки Hengstler ACURO® AX73 необходимо уточнить артикул, требуемый интерфейс подключения и параметры исполнения для конкретной взрывоопасной зоны.
