При производстве арматурной стали качество готовой продукции напрямую зависит от точности подачи проволоки. Любые отклонения натяжения могут привести к остановке оборудования, снижению производительности и браку. Именно поэтому ведущие производители оборудования выбирают бесконтактные магнитные датчики угла Novotechnik, обеспечивающие высокую точность измерений и стабильную работу в самых тяжелых условиях эксплуатации.
Точная подача проволоки — залог бесперебойного производства
При изготовлении арматурных хомутов проволока разматывается с больших бухт (coil) и поступает в автоматические гибочные станки. Для поддержания постоянного натяжения используется подпружиненный танцующий рычаг (Dancer Arm), положение которого должно непрерывно контролироваться.
Если проволока разматывается слишком быстро, возникают петли и запутывания. При недостаточной скорости подачи возможны остановки оборудования и нарушение производственного процесса. Поэтому точное измерение положения рычага является ключевым элементом синхронизации между размотчиком и гибочным автоматом.

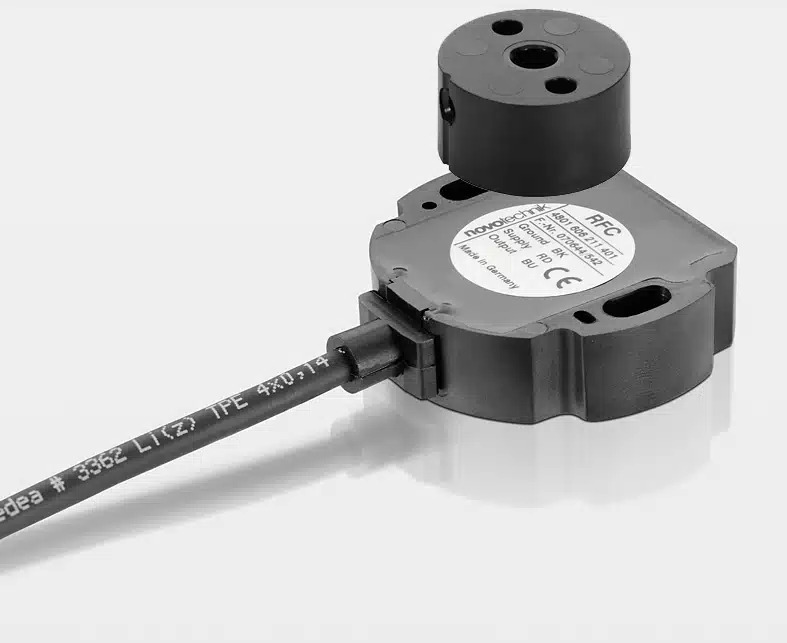

Магнитные датчики угла Novotechnik RFC-4800
Для решения этой задачи компания PEDAX GmbH, один из ведущих мировых производителей оборудования для обработки арматурной стали, использует магнитные датчики угла Novotechnik RFC-4800.
Датчики Novotechnik работают по принципу Холла, обеспечивая полностью бесконтактное измерение угла поворота без механического износа. Благодаря отсутствию трущихся элементов оборудование сохраняет высокую точность на протяжении всего срока эксплуатации.
Преимущества датчиков Novotechnik RFC-4800
Бесконтактная технология измерения
Датчики Novotechnik не имеют механически контактирующих деталей, что исключает износ и значительно увеличивает срок службы оборудования.
Простая установка
Постоянный магнит крепится непосредственно на вал танцующего рычага, а сам датчик Novotechnik может быть установлен на расстоянии до 5 мм. Конструкция отличается высокой устойчивостью к монтажным допускам, что существенно упрощает интеграцию в оборудование.
Высокая надежность в промышленной эксплуатации
Корпус датчиков изготовлен из термостойкого пластика, электронные компоненты полностью герметизированы, а степень защиты IP67/IP69 обеспечивает устойчивость к:
пыли;
влаге;
грязи;
вибрациям;
промышленным загрязнениям.
Широкий выбор интерфейсов
В оборудовании PEDAX используется аналоговый выходной сигнал напряжения, однако датчики Novotechnik RFC-4800 также доступны с промышленными интерфейсами:
CANopen;
SAE J1939;
IO-Link;
SSI;
SPI.
В станках для гибки арматуры используется диапазон измерения 60°, при этом серия Novotechnik RFC-4800 поддерживает измерение угла до 360°.
Проверенная эффективность в серийном производстве
Компания PEDAX применяет датчики Novotechnik RFC-4800 в серийном оборудовании с 2020 года. За время эксплуатации решение подтвердило высокую надежность и получило исключительно положительные отзывы пользователей.
По словам инженера проекта Мартина Хайена, именно стабильное измерение положения танцующего рычага обеспечивает точную подачу проволоки и поддерживает непрерывность всего производственного процесса.
Датчики Novotechnik для тяжелых условий эксплуатации
Благодаря высокой прочности и надежности датчики Novotechnik успешно применяются не только в оборудовании для обработки стали, но и в мобильной технике, промышленной автоматизации и других сложных условиях эксплуатации.
Основные характеристики:
устойчивость к вибрациям до 2000 Гц;
стойкость к ударным нагрузкам до 50 g;
рабочая температура от −40 до +105 °C.
Кроме того, датчики Novotechnik доступны в резервированном исполнении и могут использоваться в системах функциональной безопасности в соответствии с требованиями EN ISO 13849.
Принцип работы датчиков Novotechnik
Магнитные датчики Novotechnik RFC-4800 определяют изменение магнитного поля постоянного магнита, установленного на вращающемся валу. Использование эффекта Холла позволяет выполнять высокоточную бесконтактную измерительную задачу без износа, обеспечивая стабильность характеристик на протяжении многих лет эксплуатации.
Встроенная цифровая обработка сигнала позволяет Novotechnik создавать компактные, высокоточные и надежные датчики угла, отвечающие современным требованиям промышленной автоматизации.
Преимущества датчиков угла Novotechnik
Использование датчиков Novotechnik RFC-4800 позволяет:
обеспечить стабильное натяжение проволоки;
повысить качество производства арматурной стали;
минимизировать простои оборудования;
исключить механический износ измерительной системы;
упростить монтаж и обслуживание;
повысить надежность и безопасность технологического процесса.
Благодаря сочетанию высокой точности, прочной конструкции и широкого выбора интерфейсов Novotechnik остается одним из ведущих производителей бесконтактных датчиков положения для промышленной автоматизации, машиностроения и мобильной техники.
